Dachkonsole

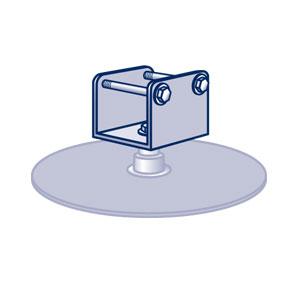

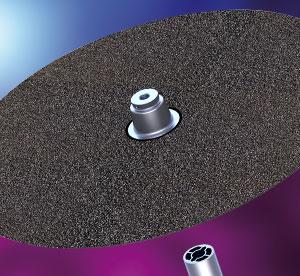

Polybit Dachkonsole zur ­Befestigung von ­Objekten auf vorhandenen Flachdächern

  • Montage direkt auf der Dachkonstruktion
  • minimale Verletzung der Abdichtung/Wärmedämmung
  • integrierter, doppellagiger Bitumenflansch

Wenn Objekte oder Anlagen auf Flachdächern montiert werden, müssen sie aufgrund ihres Gewichts und der möglichen Windlast in der Regel direkt mit der Dachkonstruktion (z.B. Betondecke, Trapezblech, Holzsparren) verbunden werden.
Für die Montage auf Warmdächern ist ein Ausschnitt von nur wenigen Zentimetern Durchmesser in der Wärmedämmung erforderlich. Je nach Dachneigung wird die Konsole über einen kürzbaren Adapter oder – besonders einfach – über eine Gewindestange mit der Dachkonstruktion verschraubt. Bei Kaltdächern erfolgt die Befestigung direkt auf den Sparren bzw. der Schalung. Für die zuverlässige Abdichtung sorgt in allen Fällen ein integrierter Bitumenflansch..
Hier finden Sie eine eine Checkliste zur Berechnungsanfrage.

Anwendungsbeispiele:

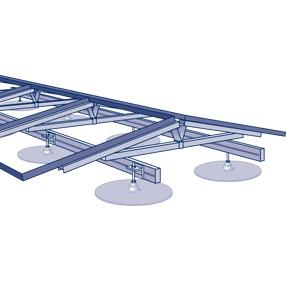

Solar- oder PV-Anlage

Solar- oder PV-Anlage

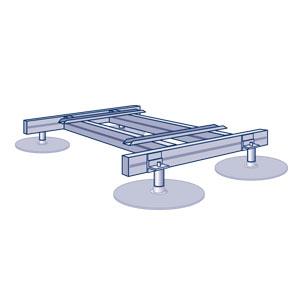

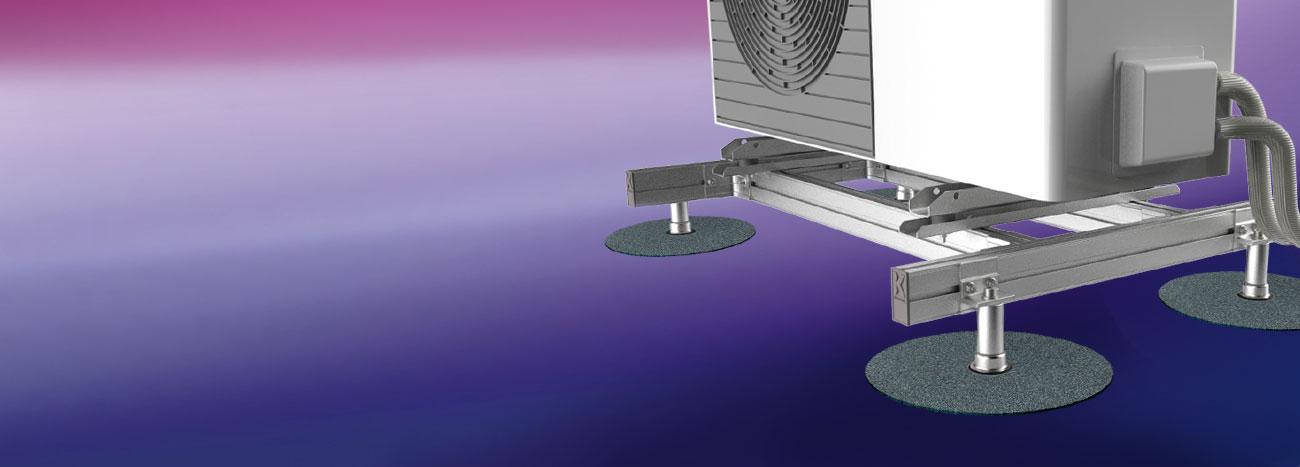

Wärmepumpe

Wärmepumpe

Dachterrasse

Dachterrasse

Exakte Produktbezeichnung

  • Vorteil 1
  • Vorteil 2
  • Vorteil 3
  • Vorteil 4

Fließtext zum Produkt

Technische Daten
Angabe [Einheit] Wert
Angabe [Einheit] Wert
Angabe
Angabe
Angabe
Angabe
Angabe
Angabe

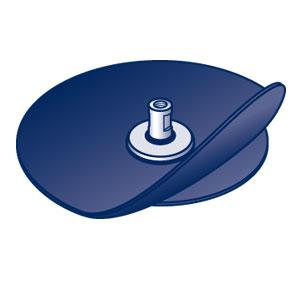

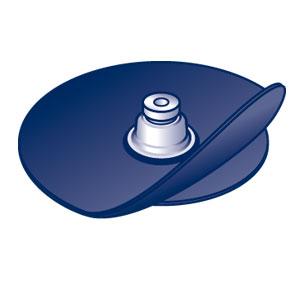

Dachkonsole Betonwarmdach 0-6
Dachkonsole Betonwarmdach 0-20

Dachkonsole zur Montage auf Beton-Warmdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial Gewindestange für Dachneigungen von 0 bis 5° (Dämmstoffstärke bis 250 mm), kürzbarer Adapter bei Dachneigungen von 0 bis 20° (Dämmstoffstärke bis 300 mm).

Dachkonsole Trapezwarmdach 0-6
Dachkonsole Trapezwarmdach 0-20

Dachkonsole zur Montage auf Trapez-Warmdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial Gewindestange für Dachneigungen von 0 bis 5° (Dämmstoffstärke bis 250 mm), kürzbarer Adapter bei Dachneigungen von 0 bis 20° (Dämmstoffstärke bis 300 mm).

Dachkonsole Holzsparrenwarmdach 0-6
Dachkonsole Holzsparrenwarmdach 0-20

Dachkonsole zur Montage auf Holzsparren-Warmdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial Gewindestange für Dachneigungen von 0 bis 5° (Dämmstoffstärke bis 250 mm), kürzbarer Adapter bei Dachneigungen von 0 bis 20° (Dämmstoffstärke bis 300 mm).

Dachkonsole Holzschalungwarmdach 0-6
Dachkonsole Holzschalungwarmdach 0-20

Dachkonsole zur Montage auf Holzschalung-Warmdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial Gewindestange für Dachneigungen von 0 bis 5° (Dämmstoffstärke bis 250 mm), kürzbarer Adapter bei Dachneigungen von 0 bis 20° (Dämmstoffstärke bis 300 mm).

Dachkonsole Holzsparrenkaltdach 0-20

Dachkonsole zur Montage auf Holzsparren-Kaltdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial für Dachneigungen von 0 bis 20°.

Dachkonsole Holzschalungkaltdach 0-20

Dachkonsole zur Montage auf Holzschalung-Kaltdach

Aus säurefestem Edelstahl V4A mit werkseitig eingearbeitetem, doppeltem Anschlussstück aus Polybit Kunststoffbitumenschweißbahn (oder aus einem anderen Material). Auch mit einlagigem Folienflansch lieferbar. Inkl. Befestigungsmaterial für Dachneigungen von 0 bis 20°.

Anwendungsbeispiele:

Anwendung 1

Anwendung 2

Anwendung 3

Medienpool

Produktinfo
Datenblatt
Preisliste
Montageanleitung
DWG-Datei
3D-Ansicht
Video
Ausschreibungstext
Berechnungsservice
Abflussleistung
Rollringtabelle
Vorschriften

Montage auf Betondach:

Montage auf Trapezdach:

EAN: 4251146431210 | 4251146431173 | 4251146431258 | 4251146431197 | 4251146431234
