Dachentlüftung
Dunstrohr-Sanierungs-System

Dunstrohr-

Sanierungs-System

Dunstrohr-Sanierungs-System, bestehend aus Grundelement mit Muffe und losem Rollring sowie Aufstockelement, aus säurefestem Edelstahl V4A

  • langlebig
  • hoch belastbar
  • leicht zu verarbeiten

Jedes Sanierungs-Dunstrohr wird mit einem losen Rollring geliefert, der für die Abdichtung sorgt. Hierfür wird das passende Sanierungs-Dunstrohr mit Rollring in das vorhandene Rohr eingesetzt und mehrere Male auf und ab bewegt, bis der Rollring die richtige Position hat. Anschließend wird das Sanierungs-Dunstrohr mit geeigneten Befestigungsmitteln mechanisch mit dem Untergrund verbunden und die Anschlussmanschette mit der Oberlage der Abdichtung verschweißt oder verklebt. Über die Muffe wird das Aufstockelement an das Grundelement angeschlossen.

Dunstrohr-Sanierungs-System
Durchmesser Aufstockelement [mm] 75 75 110 110 125 160
Höhe oberhalb des Anschlussstücks [mm] 300 300 300 300 300 300
Höhe unterhalb des Anschlussstücks [mm] 250 250 250 250 250 250
Durchmesser Grundelement [mm] 63 75 90 110 125 145
Passend für Innen-Ø* [mm] 69–71 84–87 103–106 123–126 131–133 154–157
Höhe der Muffe [mm] 70 70 70 70 80 80
Höhe unterhalb des Anschlussstücks [mm] 250 250 250 250 250 250

* Die Rollringe sind in mehreren Dicken lieferbar, dadurch sind auch andere Innendurchmesser möglich. Eine Übersicht der Kombinationsmöglichkeiten finden Sie in unserer Rollringtabelle.

Wärmedämmung

Auch mit Dämmung möglich

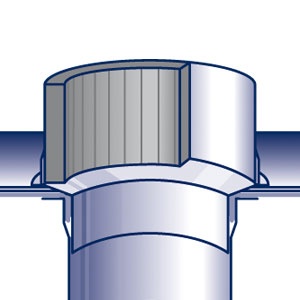

Wenn eine Wärmedämmung erforderlich ist, kann in den oberhalb der Dachfläche liegenden Teil des Rohrs innen eine 10 mm starke Rohr-Isolierung aus Elastomerschaum integriert werden.
